主噴嘴與輔助噴嘴的結構

來源：中國紡機網編輯部　發布時間：2014年03月01日

(二)輔助噴嘴的結構

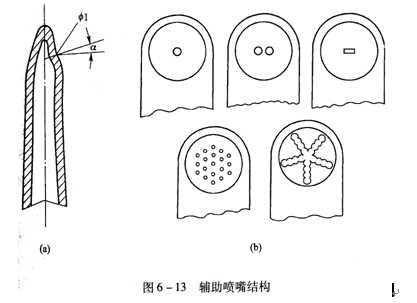

常見的輔助噴嘴為上扁下圓的空心管，如圖6—13(a)所示。輔助噴嘴外壁光滑耐磨，以減小對經紗的摩擦，噴管上端開有噴氣孔，壓縮空氣射流從噴氣孔中射出，噴射方向?yàn)樗狡夕恋囊粋€角度，一般為9°—10°。輔助噴嘴的噴孔有多種形式，有單圓孔形、雙孔形、多圓孔形、矩形、條縫星形等，如圖6—13(b)所示，不同的噴孔形狀能產生不同的射流流場，多孔形、條縫星形射流的集束性好，射程遠，這是因?yàn)檩o助噴嘴壁厚(即孔深)與孔徑的比例大，使垂直于前進方向的射流流速分量減弱，從而減少了射流的擴散。矩形噴孔射流的集束性稍差，但比單圓孔形好。多孔形的孔徑小，易堵塞，對壓縮空氣的清潔度要求更高。
