電感式傳感器--焊接免疫型
發布時間：2012-10-25
|
尺寸圖： |

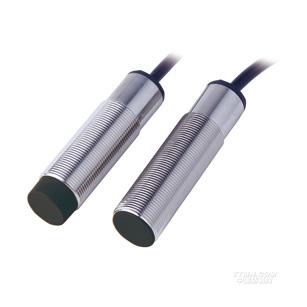

SN12K三線（直流）
|
尺寸 |
M12 |
||||||||
|
型號 |
SN12K- 02BPA |
SN12K- 02BPB |
SN12K- 04DPA |
SN12K- 04DPB |
SN12K- 02BNA |
SN12K- 02BNB |
SN12K- 04DNA |
SN12K- 04DNB |
|
|
輸出方式 |
PNP |
NPN |
|||||||
|
輸出狀態 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
檢測距離 |
2±10% |
4±10% |
|||||||
|
設定距離 |
0~2mm |
0~4mm |
|||||||
|
檢測物體 |
金屬 |
||||||||
|
標準檢測體 |
18×18×1t的Q235A鋼板 |
||||||||
|
類型 |
直流三線 |
||||||||
|
工作電壓 |
DC10-30V |
||||||||
|
響應頻率 |
3000Hz |
||||||||
|
泄露電流 |
100uA以下 |
||||||||
|
控制 輸出 |
殘留電壓 |
2.5V以下（負載電流200mA時） |
|||||||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||||||
|
顯示燈 |
紅色LED |
||||||||
|
短路保護 |
逆向連接保護 輸出短路保護（2000mA以上） |
||||||||
|
環境溫度 |
動作時及保存時：各-25℃—70℃ |
||||||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10% |
||||||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||||||
|
振動（耐久） |
10~50Hz上下振幅1.5mm X,Y,Z各向2H |
||||||||
|
沖擊（耐久） |
500m/s2 X、Y、Z各方向10次 1,000m/s2 X、Y、Z各方向 10次 |
||||||||
|
保護結構 |
IP67 |
||||||||
|
連接方式 |
PVC電纜 |
||||||||
|
材 質 |
外殼 |
黃銅+PTFE涂層 |
|||||||
|
檢測面 |
PBT |
||||||||
*1. 請在紅色顯示燈應燈亮的范圍內使用。
*2. 直流開關部的應答頻率數為平均值。
|
尺寸圖： |

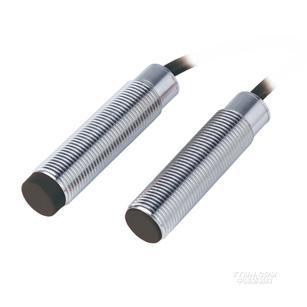

SN18K三線（直流）
|
尺寸 |
M18 |
||||||||
|
型 號 |
SN18K- 05BPA |
SN18K- 05BPB |
SN18K- 08DPA |
SN18K- 08DPB |
SN18K- 05BNA |
SN18K- 05BNB |
SN18K- 08DNA |
SN18K- 08DNB |
|
|
輸出形式 |
PNP |
NPN |
|||||||
|
輸出狀態 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
5mm齊平 |
8 mm非齊平 |
5mm齊平 |
8 mm非齊平 |
|||||
|
設定距離 |
0~4.0mm |
0~6.4mm |
0~4.0mm |
0~6.4mm |
|||||
|
檢測物體 |
金屬 |
||||||||
|
標準檢測體 |
27×27×1t的Q235A鋼板 |
||||||||
|
類型 |
直流三線 |
||||||||
|
工作電壓 |
DC10-30V |
||||||||
|
響應頻率 |
1500Hz 1000Hz |
||||||||
|
泄露電流 |
100uA以下 |
||||||||
|
控制 輸出 |
殘留電壓 |
2.5V以下（負載電流200mA及導線長2m時） |
|||||||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||||||
|
顯示燈 |
紅色LED |
||||||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||||||
|
環境溫度 |
動作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.5%以下 |
||||||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||||||
|
振動（耐久） |
10~50Hz上下振幅1.5mm |
||||||||
|
保護結構 |
IEC規格 IP67 |
||||||||
|
連接方式 |
導線引出型（標準導線長 2m） |
||||||||
|
材 質 |
外殼 |
黃銅+PTFE涂層 |
|||||||
|
檢測面 |
PBT |
||||||||
* 直流開關部的應答頻率數為平均值。
|
尺寸圖： |

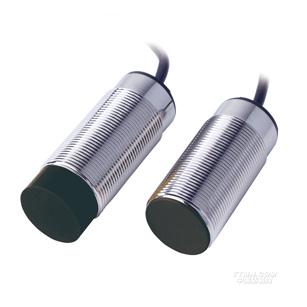

SN30K三線（直流）
|
尺寸 |
M30 |
||||||||
|
型 號 |
SN30K- 10BPA |
SN30K- 10BPB |
SN30K- 15DPA |
SN30K- 15DPB |
SN30K- 10BNA |
SN30K- 10BNB |
SN30K- 15DNA |
SN30K- 15DNB |
|
|
輸出形式 |
PNP |
NPN |
|||||||
|
輸出狀態 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
額定動作距離 |
10mm齊平 |
15 mm非齊平 |
10mm齊平 |
15 mm非齊平 |
|||||
|
設定距離 |
0~8mm |
0~12mm |
0~8mm |
0~12mm |
|||||
|
檢測物體 |
金屬 |
||||||||
|
標準檢測體 |
45×45×1t的Q235A鋼板 |
||||||||
|
類型 |
直流三線 |
||||||||
|
工作電壓 |
DC10-30V |
||||||||
|
響應頻率 |
800Hz 500Hz |
||||||||
|
泄露電流 |
100uA以下 |
||||||||
|
控制 輸出 |
殘留電壓 |
2.5V以下（負載電流200mA及導線長2m時） |
|||||||
|
開關容量 |
100mA（DC12V時）200mA（DC24V時） |
||||||||
|
顯示燈 |
紅色LED |
||||||||
|
短路保護 |
逆向連接保護 輸出短路保護（200mA以上） |
||||||||
|
環境溫度 |
動作時及保存時：各-25℃—70℃（不結冰，霜露） |
||||||||
|
溫度的影響 |
溫度范圍-25℃—70℃，+23℃時檢測距離的±10%以下 |
||||||||
|
電壓的影響 |
額定電源電壓的±10%以內，額定電源電壓時檢測距離的±2.7%以下 |
||||||||
|
絕緣阻抗 |
500MΩ以上（DC500V搖表）充電部整體與外殼間 |
||||||||
|
振動（耐久） |
10~70Hz上下振幅1.7mm |
||||||||
|
保護結構 |
IEC規格 IP67 |
||||||||
|
連接方式 |
導線連接（標準導線2m） |
||||||||
|
材 質 |
外殼 |
黃銅+PTFE涂層 |
|||||||
|
檢測面 |
PBT |
||||||||
* 直流開關部的應答頻率數為平均值。
