EM135模擬量模塊
發布時間：2015-03-26

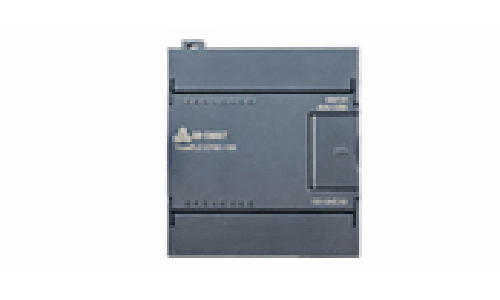

4點模擬量輸入和1點模擬量輸出模塊，光電隔離，12位精度，電壓或電流輸入輸出。
本身集成CPU處理器，采用先進的濾波技術。
概覽：
| 規格參數 | 訂貨號 |
|
TrustPLC CTSC-100 EM135模擬量混合輸入輸出模塊，
4點輸入/1點輸出, 12BIT, 電壓電流型
|
CTS7 135-0KD10 |
| 物理特性 | |
| 尺寸(寬×高×深) | 71.2×80×62mm |
| 功耗 | 2W |
| 電源損耗 | |
| +5V DC消耗電流 | 70 mA |
| L+ | 48 mA |
| L+線圈電壓范圍 | 20.4～28.8V DC |
| LED燈指示 | 24V 電源狀態，亮表示電源正常，滅表示電源故障 |
| 模擬量輸入特性 | |
| 輸入點數 | 4 |
| 隔離(現場與邏輯) | 無 |
| 輸入類型 | 差分輸入 |
| 量程范圍 | |
| 電壓輸入(單極性) | 0-10V, 0-5V, 0-1V |
| 電壓輸入(雙極性) | ±10V, ±5V, ±2.5V, ±1V |
| 電流輸入 | 0～20 mA |
| 據字格式數 | |
| 單極性，全量程 | 0～32000 |
| 雙極性，全量程 | -32000~32000 |
| 輸入分辨率 | |
| 電壓輸入(單極性) |
2.5 mV(0～10V量程)
1.25 mV (0～5V量程)
|
| 電壓輸入(雙極性) |
2.5 mV(±5V量程)
1.25 mV (±2.5V量程)
|
| 電流輸入 | 5μA (0～20mA量程) |
| 測量誤差 | 小于0.5% |
| 模數轉換時間 | 小于300μs |
| 模擬量輸入響應時間 | 100ms |
| 共模抑制 | 40dB，DC to 60Hz |
| 共模電壓 | 信號電壓+共模電壓(必須小于等于12V) |
| 輸入阻抗 | 不小于10MΩ |
| 最大輸入電壓 | 30V |
| 最大輸入電流 | 30mA |
| AD轉換器分辨率 | 12位 |
| 模擬量輸出特性 | |
| 輸出點數 | 1 |
| 輸出范圍 | |
|
電壓輸出
電流輸出
|
±10V
0～20mA
|
| 輸出分辨率 | |
|
電壓輸出
電流輸出
|
12BIT
11BIT
|
| 數據字格式 | |
|
電壓輸出
電流輸出
|
-32000～+32000
0～32000
|
| 精度 | |
|
電壓輸出
電流輸出
|
典型值: 滿量程的±0.5%，最壞情況：滿量程的±2% |
| 穩定時間 | |
|
電壓輸出
電流輸出
|
100μs
2ms
|
| 最大驅動@24V用戶電源 | |
|
電壓輸出
電流輸出
|
最小5000Ω
最大500Ω
|
校準、量程與增益選擇
- 校準與量程選擇開關位置
輸入校準
由于校準調節影響到模擬多路開關后的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準后，同一輸入信號在不同通道上的讀數也就會存在輕微的差異。
模塊內部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啟動用于模塊所有輸入的模擬輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、接通PLC系統的CPU和模塊電源，等待15分鐘以上。
3、用一個變送器、一個電壓輸入源或一個電流輸入源，將零值信號加到模塊的一個輸入端。
4、在CPU中讀取該輸入端的測量值讀數。
5、調節OFFSET(偏移)電位器，直到該讀數為零，完成調零校準。
6、接著，在該輸入端輸入一個滿刻度值信號，讀出CPU中的測量值讀數。
7、調節GAIN(增益)電位器，直到該讀數為32000。
8、必要時，重復步驟3～7。
量程與增益選擇
表1所示為如何用DIP開關設置EM235模塊。開關SW1到SW6可選擇模擬量輸入范圍和分辨率。所有的輸入設置成相同的模擬量輸入范圍和格
式。表2所示為如何選擇單/雙極性（SW6）、增益（開關SW4和SW5）和衰減（開關SW1、SW2和SW3）。下列表中，ON為接通，OFF為斷開。
表1 EM135選擇模擬量輸入范圍和分辨率的開關表
| ?單極性 | 滿量程輸入 | 分辨率 | |||||
| SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | ||
| OFF | ON | OFF | OFF | ON | ON | 0 -1 V | 250 μV |
| ON | OFF | OFF | OFF | OFF | ON | 0 - 5 V | 1.25 mV |
| ON | OFF | OFF | OFF | OFF | ON | 0 -20 mA | 5 μA |
| OFF | ON | OFF | OFF | OFF | ON | 0 -10 V | 2.5 mV |
| 雙極性 | 滿量程輸入 | 分辨率 | |||||
| SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | ||
| OFF | OFF | ON | OFF | ON | OFF | ±1 V | 500 μV |
| ON | OFF | OFF | OFF | OFF | OFF | ±2.5 V | 1.25 mV |
| OFF | ON | OFF | OFF | OFF | OFF | ±5 V | 2.5 mV |
| OFF | OFF | ON | OFF | OFF | OFF | ±10 V |
5 mV |
表2 EM135選擇單/雙極性、增益和衰減的開關表
|
?EM 235 開關
|
單/雙極性選擇
|
增益選擇
|
衰減選擇
|
|||||
|
SW1
|
SW2
|
SW3
|
SW4
|
SW5
|
SW6
|
|||
|
|
|
|
|
|
ON
|
單極性
|
|
|
|
|
|
|
|
|
OFF
|
雙極性
|
|
|
|
|
|
|
OFF
|
OFF
|
|
|
x1
|
|
|
|
|
|
OFF
|
ON
|
|
|
x10
|
|
|
|
|
|
ON
|
OFF
|
|
|
x100
|
|
|
|
|
|
ON
|
ON
|
|
|
無效
|
|
|
ON
|
OFF
|
OFF
|
|
|
|
|
|
0.8
|
|
OFF
|
ON
|
OFF
|
|
|
|
|
|
0.4
|
|
OFF
|
OFF
|
ON
|
|
|
|
|
|
0.2
|
輸入數據格式
注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符號位(0表示正數)，
對單極性格式，3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8為單位變化的。
對雙極性格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16為單位變化的。
輸出數據格式
注意：數模轉換器（DAC）的12位讀數，其輸出數據格式是左端對齊的，最高有效位是符號位(0表示是正數)，
數據在裝載到DAC寄存器之前，4個連續的0是被裁斷的，這些位不影響輸出信號值。
EM135-0KD的測量誤差說明
EM135-0KD性能參數表里模擬量輸入特性之“測量誤差”項,我們產品出廠校準是在+/-10V(EM135-0KD10)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”里面說明的方法重新校準。
關于誤差：
可通過校準消除的偏差，都不是真正的誤差，只有飄忽不定的偏差，才是真正的誤差。
安裝規格：

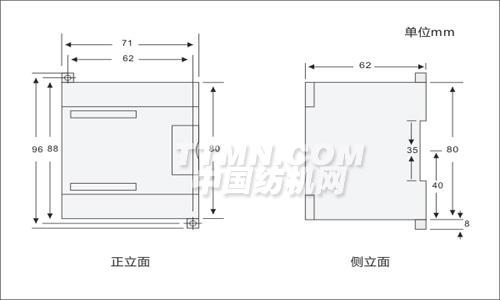

尺寸圖：

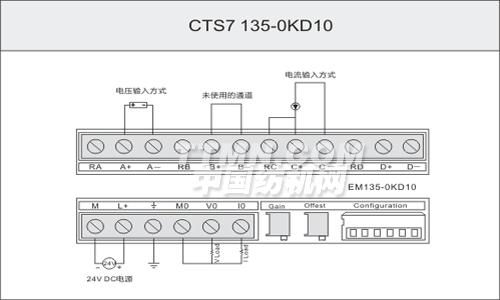

接線圖：
